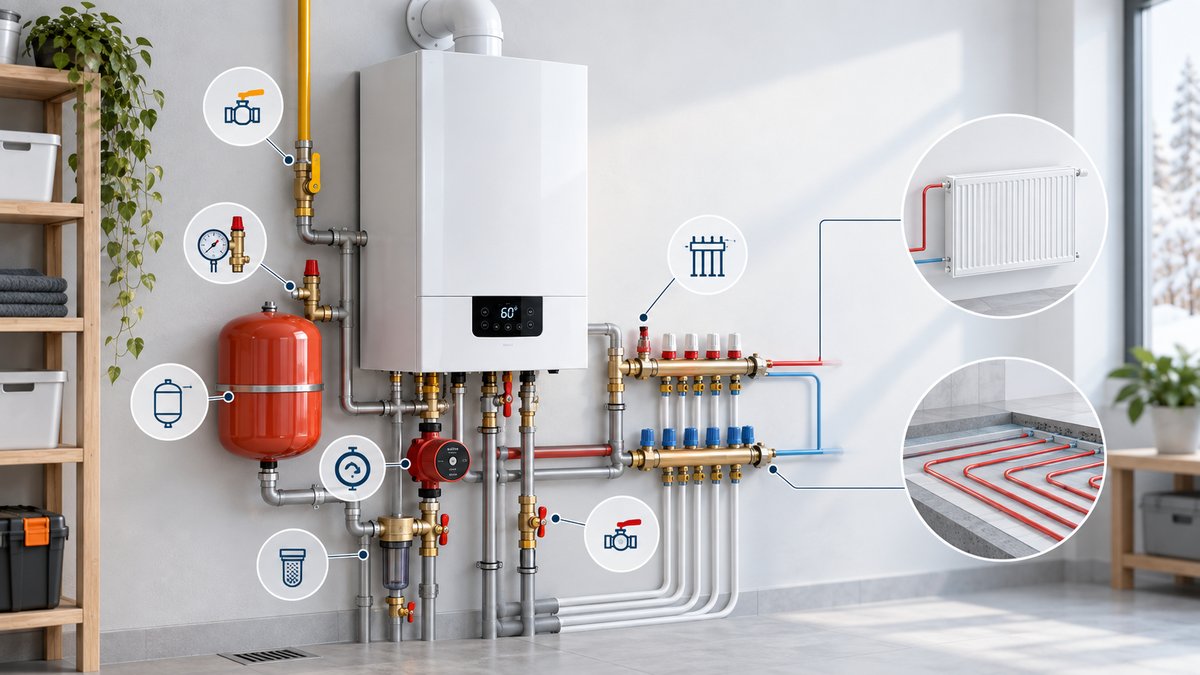

Обвязка газового котла: что входит в систему отопления

Обвязка газового котла представляет собой набор элементов, которые соединяют оборудование с системой отопления и горячего водоснабжения. В нее входят компоненты для циркуляции теплоносителя, защиты оборудования, регулирования работы и удобства обслуживания. Состав системы зависит от типа котла, количества контуров, площади дома и особенностей отопления.

Простая система может включать только необходимые элементы для подключения отопительного контура, а более сложная схема дополнительно предусматривает коллекторы, несколько насосов, бойлер косвенного нагрева или гидрострелку.

При этом универсальной схемы, которая подходит для всех домов, не существует. Обвязка газового котла определяется характеристиками конкретного оборудования, требованиями производителя, проектом отопления и фактической гидравликой системы.

Что такое обвязка газового котла

Если объяснять простыми словами, обвязка котла - это все оборудование и арматура, расположенные между самим котлом и контурами отопления или ГВС. Эти элементы обеспечивают движение теплоносителя, поддерживают безопасное давление, позволяют отключать отдельные участки системы и проводить обслуживание.

Основные задачи обвязки:

• обеспечить циркуляцию теплоносителя между котлом и отопительными приборами;
• компенсировать изменение объема воды при нагреве;
• защищать оборудование от превышения давления и попадания загрязнений;
• распределять тепло между разными контурами;
• упростить обслуживание системы.

В состав обвязки могут входить насос, расширительный бак, группа безопасности, фильтры, запорная арматура, коллекторы и элементы автоматики. Конкретный набор зависит от того, какая система используется в доме.

Например, для небольшой системы с радиаторами и одним отопительным контуром требуется меньше компонентов, чем для дома с несколькими этажами, теплым полом и отдельным контуром горячего водоснабжения.

Что обычно входит в обвязку котла

Состав элементов зависит от схемы отопления, но чаще всего в системе используются следующие компоненты:

Не каждый перечисленный элемент обязательно устанавливается в любой системе. Например, гидрострелка не требуется для обычного частного дома с одним отопительным контуром. Ее применение зависит от сложности системы и расчетов.

Циркуляционный насос

Циркуляционный насос отвечает за перемещение теплоносителя между котлом и отопительными приборами. Благодаря ему нагретая вода или другой теплоноситель поступает к радиаторам, теплому полу или другим элементам системы.

В современных настенных котлах насос часто уже встроен в конструкцию. В таком случае дополнительная установка отдельного оборудования может не потребоваться.

В более сложных системах отдельный насос устанавливают для дополнительных контуров. Например, он может использоваться для бойлера косвенного нагрева или отдельных веток отопления.

При подборе насоса учитывают параметры конкретной системы:

• необходимый расход теплоносителя;
• сопротивление трубопроводов;
• количество отопительных контуров;
• особенности оборудования.

Насос в обвязке котла должен соответствовать характеристикам всей системы, поэтому его выбор обычно выполняют в рамках проектирования отопления.

Расширительный бак

Расширительный бак нужен для компенсации изменения объема теплоносителя при нагреве. При повышении температуры вода расширяется, из-за чего в закрытой системе отопления увеличивается давление. Бак принимает на себя часть этого объема и помогает поддерживать стабильную работу контура.

В большинстве современных систем используют мембранные расширительные баки. Внутри такого устройства находится эластичная мембрана, которая разделяет теплоноситель и воздушную полость.

Размер бака зависит от параметров системы:

• общего объема теплоносителя;
• температурного режима работы;
• рабочего давления;
• особенностей оборудования.

У многих настенных котлов расширительный бак уже встроен в корпус. Однако его объема может быть недостаточно для крупных систем с большим количеством радиаторов, длинными трубопроводами или несколькими контурами отопления. В таких случаях дополнительно устанавливают внешний расширительный бак для котла.

Подбор дополнительного оборудования выполняют с учетом характеристик конкретной системы. Нельзя просто устанавливать бак любого объема без расчета, так как эффективность его работы зависит от параметров отопительного контура.

Группа безопасности

Группа безопасности предназначена для контроля и защиты отопительного контура. Обычно она включает несколько элементов:

• предохранительный клапан;
• манометр;
• воздухоотводчик.

Предохранительный клапан нужен для защиты системы от чрезмерного повышения давления. Если показатель становится выше допустимого значения, клапан сбрасывает часть теплоносителя.

Манометр позволяет контролировать давление внутри системы и своевременно замечать отклонения от нормальной работы.

Воздухоотводчик удаляет скопившийся воздух, который может нарушать циркуляцию теплоносителя и снижать эффективность отопления.

Элементы группы безопасности являются частью защитной системы котельного оборудования. Их нельзя отключать, перекрывать или заменять неподходящими компонентами.

Фильтры и запорная арматура

В процессе эксплуатации в отопительном контуре могут появляться механические загрязнения: частицы ржавчины, остатки монтажного мусора и другие примеси. Для защиты оборудования используют фильтр-грязевик.

Его устанавливают на участке системы, где он может задерживать загрязнения и снижать риск повреждения чувствительных компонентов, например теплообменника или циркуляционного насоса.

Также в обвязке применяют запорную арматуру. К ней относятся шаровые краны и другие элементы, которые позволяют отключать отдельные участки системы при обслуживании или ремонте.

Основные задачи такой арматуры:

• упростить техническое обслуживание;
• обеспечить возможность замены отдельных компонентов без полного слива теплоносителя;
• разделить разные части системы.

При этом арматура подбирается с учетом схемы отопления и характеристик оборудования. Ее количество и расположение зависят от конкретного проекта.

Чем отличается обвязка настенного и напольного газового котла

Обвязка настенного и напольного газового котла может существенно отличаться. Основная причина заключается в конструкции оборудования и степени его готовности к подключению.

Настенные модели часто имеют встроенные элементы:

• циркуляционный насос;
• расширительный бак;
• автоматический воздухоотводчик;
• часть элементов управления.

За счет этого внешняя обвязка настенного котла обычно получается компактнее. Однако даже в этом случае могут потребоваться дополнительные компоненты, если система отопления сложная или имеет несколько контуров.

Напольные котлы чаще используются в системах с большей тепловой нагрузкой. Такое оборудование обычно требует отдельной организации котельной и большего количества внешних элементов.

Обвязка напольного газового котла может включать:

• внешний циркуляционный насос;
• отдельный расширительный бак;
• группу безопасности;
• коллекторную систему;
• дополнительную автоматику.

При выборе схемы важно учитывать не только тип котла, но и всю систему отопления. Одна и та же модель оборудования может подключаться по-разному в зависимости от количества контуров и используемых отопительных приборов.

Обвязка котла с бойлером косвенного нагрева

Если в доме требуется большой объем горячей воды, отопительную систему могут дополнить бойлером косвенного нагрева. В отличие от обычного водонагревателя, он получает тепло от котла через отдельный контур.

Обвязка котла с бойлером косвенного нагрева включает дополнительные элементы, состав которых зависит от выбранной схемы. В системе могут использоваться отдельный насос контура бойлера, трехходовой клапан и элементы управления.

Принцип работы заключается в том, что котел нагревает теплоноситель, который передает тепло воде внутри бойлера. После достижения нужной температуры система может переключаться обратно на отопительный контур.

Такое решение позволяет разделить задачи отопления и горячего водоснабжения. Однако конкретная схема подключения определяется:

• моделью котла;
• характеристиками бойлера;
• требованиями производителя;
• особенностями системы отопления.

Не существует одной универсальной схемы для всех случаев, поэтому при проектировании необходимо учитывать техническую документацию оборудования.

Обвязка котла с радиаторами и теплым полом

Схема обвязки котла зависит от того, какие отопительные приборы используются в доме. Радиаторы и теплый пол работают с разными температурными режимами, поэтому их подключение может отличаться.

Радиаторная система обычно рассчитана на более высокую температуру теплоносителя. В такой схеме нагретая вода поступает по подающему трубопроводу к радиаторам, а после отдачи тепла возвращается по обратке к котлу.

При подключении теплого пола требуется учитывать особенности его работы. Для комфортной температуры поверхности пола обычно используют более низкую температуру теплоносителя, чем в радиаторном отоплении. Поэтому в таких системах могут применяться:

• коллектор для распределения потоков по контурам;
• смесительный узел для регулирования температуры;
• отдельные насосные группы.

Обвязка котла с теплым полом проектируется с учетом количества контуров, площади помещений и характеристик оборудования. Подключение всех элементов по одной схеме без учета параметров системы может привести к неправильному распределению тепла.

Если в доме одновременно используются радиаторы и теплый пол, систему разделяют на отдельные контуры. Это позволяет регулировать работу каждого участка и поддерживать подходящий температурный режим.

Когда в системе нужна гидрострелка или распределительный коллектор

Гидрострелка и распределительный коллектор применяются преимущественно в сложных системах отопления, где есть несколько контуров с разными требованиями к расходу теплоносителя.

Гидрострелка представляет собой элемент, который разделяет контуры котла и отопительной системы. Она помогает стабилизировать работу насосов, когда в системе есть несколько независимых ветвей.

Необходимость ее установки зависит от особенностей проекта. В небольшом доме с одним отопительным контуром использование гидрострелки чаще всего не требуется.

Она может быть полезна, если в системе присутствуют:

• несколько отопительных контуров;
• радиаторы и теплый пол одновременно;
• отдельный контур бойлера;
• несколько насосов;
• значительный объем теплоносителя.

Распределительный коллектор выполняет другую задачу. Он разделяет поток теплоносителя между отдельными ветками системы. Например, его используют для управления несколькими контурами теплого пола.

Важно учитывать, что гидрострелка или коллектор не являются обязательными элементами любой системы. Их применение определяется расчетами и особенностями конкретного объекта.

Типичные ошибки при проектировании обвязки

Ошибки в проектировании обвязки могут привести к снижению эффективности отопления, дополнительным затратам и сложностям при обслуживании системы.

К распространенным проблемам относятся:

• неправильный подбор расширительного бака;
• отсутствие фильтрации теплоносителя;
• неверное распределение потоков между контурами;
• установка элементов без учета характеристик котла;
• копирование чужой схемы без адаптации под конкретный дом.

Например, схема, которая хорошо работает в одном здании с радиаторами, может не подойти для дома с теплым полом и несколькими отопительными ветками.

Также важно учитывать требования производителя оборудования. В паспорте котла могут быть указаны ограничения по подключению, допустимые параметры системы и рекомендации по использованию дополнительных компонентов.

Самостоятельно определить общий принцип работы системы можно, но монтаж газового оборудования, подключение газовой линии, настройку автоматики и проверку безопасности должны выполнять квалифицированные специалисты.

FAQ

Что обязательно входит в обвязку газового котла?

В обвязку газового котла обычно входят элементы, необходимые для циркуляции теплоносителя, защиты системы и ее обслуживания. К ним относятся циркуляционный насос, расширительный бак, группа безопасности, фильтры и запорная арматура. Точный состав зависит от модели котла, схемы отопления и количества контуров. Для сложных систем дополнительно могут использоваться коллекторы, гидрострелка или оборудование для ГВС.

Нужен ли отдельный циркуляционный насос для настенного котла?

Отдельный циркуляционный насос для настенного котла нужен не всегда. Во многих современных моделях насос уже встроен в конструкцию, поэтому дополнительное оборудование требуется только при определенных условиях. Например, отдельный насос может понадобиться для дополнительных контуров, бойлера косвенного нагрева или сложной системы с несколькими ветками отопления.

Нужен ли дополнительный расширительный бак, если он уже есть в котле?

Дополнительный расширительный бак может потребоваться даже при наличии встроенного бака в котле. Это зависит от объема системы отопления и количества теплоносителя. Если встроенной емкости недостаточно для компенсации расширения воды при нагреве, устанавливают дополнительный бак. Решение принимают после оценки параметров конкретной системы.

Можно ли подключить бойлер косвенного нагрева к газовому котлу?

Подключить бойлер косвенного нагрева к газовому котлу можно, если оборудование совместимо и схема предусмотрена производителем. Такая система позволяет использовать котел не только для отопления, но и для приготовления горячей воды. Конкретная схема подключения зависит от модели котла, бойлера и используемой автоматики.

Нужна ли гидрострелка в обычном частном доме?

В обычном частном доме гидрострелка нужна не всегда. Если система имеет один отопительный контур и небольшое количество оборудования, чаще всего достаточно более простой схемы. Гидрострелку используют в основном в сложных системах с несколькими насосами, контурами отопления или разными температурными режимами.
